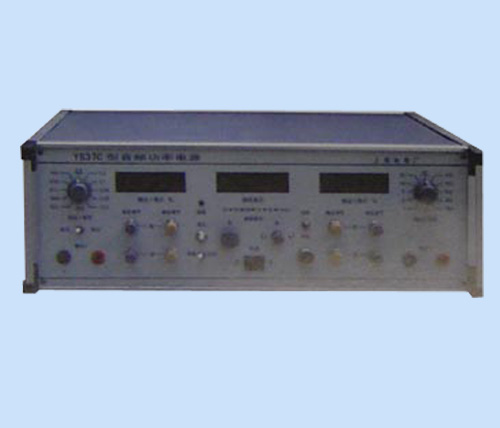

YS37C型音頻功率電源系改進型精密電表，校驗裝置的配套電源，亦可單獨供其他儀器儀表作為高精度計量測試電源使用。改進后的音頻電源采用直流閉環反饋方式，減小負載對輸出穩定性的影響。增加了電流、電壓輸出檔位，方便小電壓和小電流的測試。在全頻段輸出恒定電壓和穩定電流。
u 技術性能
l 頻率范圍：40Hz～10kHz；.頻率指示誤差：小于0.1％±1個字(1kHz以下分辨率0.01Hz)
l 頻率穩定性：每3分鐘變化小于0.01％；輸出指示誤差：小于2％±1個字
l 放大器輸出幅值不穩定度：在額定輸出時，每3分鐘變化不大于0.02％
l 當輸出頻率為50±0.5Hz時，放大器輸出幅值附加不穩定度每3分鐘變化不大于0.01％
l 放大器幅值輸出調節細度：額定值的0.01％；輸出失真度：45Hz～3kHz時小于0.3％，其余小于0.5％
l 相位調節范圍：大于±120°；相位調節細度：小于0.005°；相位不穩定度：每3分鐘變化不大于0.01°
l 電壓調整率：輸入電壓工頻50Hz，220V±10％時，輸出電壓幅度變化小于0.02％
l 供電電源：220V±10％，50Hz.消耗功率：小于500W使用環境溫度：5～40℃，保證穩定溫度20±2℃
l 相對濕度：20％～80％體積：159×480×480mm3重量：小于25Kg
|
額
定
輸
出
電
壓
電
流 |
頻率 |
40～10k（Hz） |
|
|
額定電壓（V） |
電流（A） |
|
放大器 （I） |
2.5（ 2） |
30 |
|
6 （ 5） |
10 |
|
12 （10） |
5 |
|
30 （25） |
2 |
|
60 （50） |
1，0.5，0.2，0.1，0.05，0.02，0.01 |
|
放 大 器 （II） |
1，2，5，10，20，60 |
0.5 |
|
100，150 |
0.4 |
|
300 |
0.2 |
|
450 |
0.1 |
|
750 |
0.08 |
|
